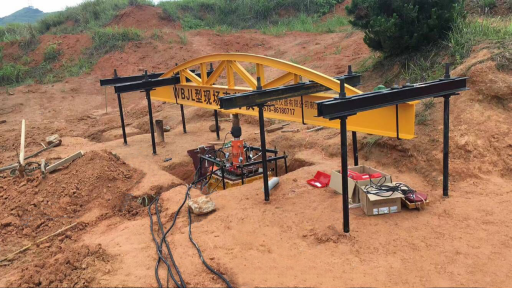

WBJL型现场剪切试验仪适宜野外土体的剪切试验,通常是对每组不少于3个的土体试样施加不同法向(垂直)载荷,待法向载荷稳定后,再施加水平(切向)剪切力,使土体试样在确定的剪切面上破坏,记录试样破坏的剪切应力,绘制剪切应力与剪切位移曲线、剪切应力与垂直位移曲线,确定比例强度、屈服强度、峰值强度、剪胀点和剪胀强度等相应参数,并可获求土的粘聚力C和内摩擦角ψ等。
现场剪切试验可在试坑、探槽、试洞中进行。
主要技术指标和参数
1、滚轴排:9根滚轴组,滚轴径φ35,长30㎝
3、压式传感器:精度(综合) ≤0.5%F·S
4、切向载荷系统长度:手动油泵:500KN级,总长约48cm
5、剪切箱尺寸:50*50*22CM (特殊要求可定制)
2、额定荷载:法向 300KN(手动)
切向 500KN(手动)
灵敏系数 2mv/v
