产品名称：
TAM-4000地下管线探测仪
产品编号：
上架时间：
浏览次数：2105

产品详情

特点

技术参数

基本功能
●能快速有效地确定地下的光缆、电缆及金属管线的走向和深度，及确定外皮故障。
●确定电缆（管道）的走向，具有信号强度指示、左右箭头指示、罗盘方向指示。
●具有电流方向指示，防止串线干扰。
●数字直读显示电缆（光缆）的深度：0-20米，3米内精度5%，8米内精度10%
●具有故障检测专用模式，可用于探测外皮故障及电缆的破坏处
●自动测深：当仪器正确置于管线垂直上方时，自动显示目标管线真实深度。
●信号识别：从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。

●电流方向指示：具有独特技术，可显示跟踪信号的电流方向、相位，有效提高查找路径的准确性。

发射机技术参数
本机为多频大功率发射机，以恒功率输出、自动匹配外部负载，保证本机工作在最佳状态。具有欧姆表功能，能探测外部电压及测试持续的环路电阻，可协助判断故障性质。
1)可供选择频率：输出31种频率的正弦交流信号，分别是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82.3KHz、83.1KHz、89KHz、133KHz、200KHz，故障检测及管线识别信号FFLOW、FFHIGH，电流方向信号SS Low、SS High。
2)具有FF故障检测频率，可同时发出路由跟踪信号和故障定位信号
3)欧姆表功能，可检测外部电阻、外部危险电压提示
4)三种信号发射方式（直连法耦合法感应法）
5)自动负载调整
6)输出功率可调，低档、中档、高档、满档四种档位。最大输出电流不小于999mA；最大输出功率不小于12W

7)大容量锂电池供电，可满负荷工作8小时

接收机技术参数

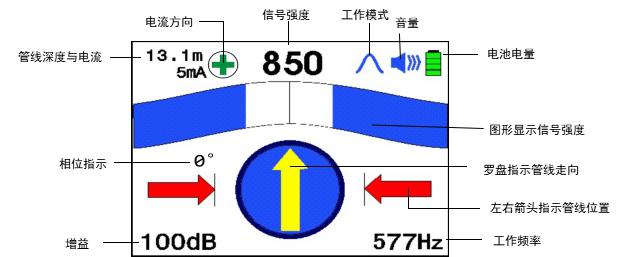

接收机使用3.5寸24位色真彩液晶显示，显示信号强度数字、幅度光条、罗盘指向、左右箭头指向、电流方向指示，用于指示信号的强弱、光电缆定位、故障检测、光电缆识别、深度测量。
1)宽峰值、谷值、窄峰值、宽峰值箭头、峰值加谷值5种显示方式
2)具有宽带接收技术，可根据客户需求提供个性化定制（100Hz-200kHz内）
可供选择频率：50Hz、60Hz、LF、577Hz、8KHz、33KHz、82KHz、133KHz、SSLOW、SSHIGH。
3)数字直读深度范围:0-20米。精度：3米以内±5%，8米以内±10%
4)显示内容：信号强度、信号幅度光条、左右箭头指示、罗盘方向指示、电流方向指示、电流相位显示、实时深度指示
5)可外接A字架进行电缆故障精确定位
6)可外接耦合钳进行电缆精确识别
7)信号识别：从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。
8)电流方向指示：具有独特技术，可显示跟踪信号的电流方向、相位，有效提高查找路径的准确性。
9)具有可调音量的信号强度声音指示。
10)3.5寸24位色真彩液晶显示。背光亮度可调，适应各种环境。
11)大容量锂电池供电，持续工作8小时。
